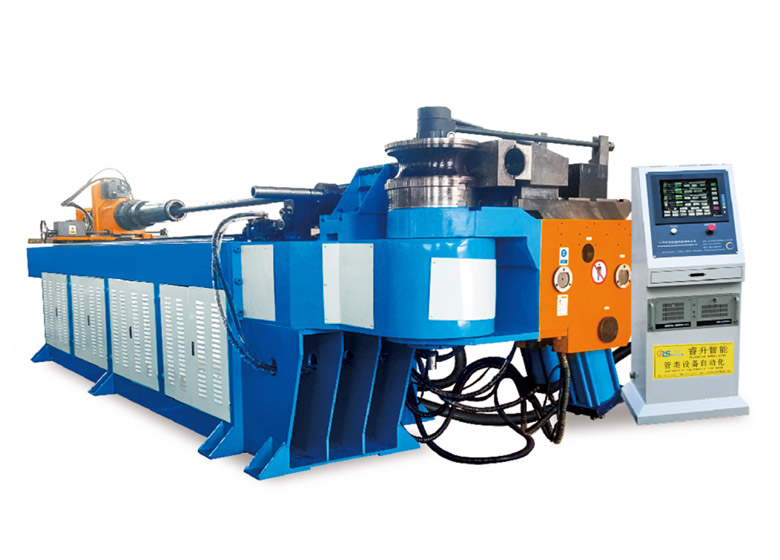

CNC數控彎管機SB-130CNC-2A-1S

服務熱線：

133-8028-8977

點擊咨詢

詳細描述

機械特點：
1、全自動彎管機可對復雜三維管件進行左右彎制。
2、工業計算機系統具備3D干涉檢查功能。
3、通過5-13軸伺服電機精確控制。
4、可連接機器人和三維測量?jī)x等。
5、可實現1-4層模具左彎和右彎功能。
6、可直接用輸入管件數據生成3D立體圖，并能模擬管件成型過程，預視管件成形圖形。
7、可實現大半徑或螺旋狀品彎曲、帶推彎功能。
8、有完善的機器故障報警功能,并在屏幕.上顯示報警信息,便于操作者直找排除故障。

設備參數：

機型	單位	SB-114NC	SB-130NC	SB-168NC	SB-219NC	SB-273NC	SB-325NC
最大彎曲管徑X厚壁	mm	φ114×8	φ130×8	φ168×14	φ219×16	φ273×20	φ325×30
最大彎曲半徑	mm	R520	R520	R750	R800	R1000	R1200
最小彎曲半徑	mm	R≥1.5D	R≥1.5D	R≥1.5D	R≥1.5D	R≥1.5D	R≥1.5D
最大彎曲角度	°	190	190	190	190	190	190
標準穿芯長度	mm	4500	4500	5000	6000	7000	8000
控制系統		微電腦控制	微電腦控制	微電腦控制	微電腦控制	微電腦控制	微電腦控制
管件允許彎頭數	件	16	16	16	16	16	16
可儲存零件數	組	16×16	16×16	16×16	16×16	16×16	16×16
油壓電機功率	kw	22	22	22	30	35	40
系統最大壓力	Mpa	14	14	14	16	16	16
液壓系統控制		電磁閥	電磁閥	電磁閥	電磁閥	電磁閥	電磁閥
郵箱容積	L	350	400	650	800	1000	1200
機床外形尺寸	mm	5700×1300×1600	5700×1600×1380	7100×1800×1500	8800×2450×1980	9000×2500×2000	10000×2800×2500
機器重量	kg	7000	8000	12000	20000	22000	36000
